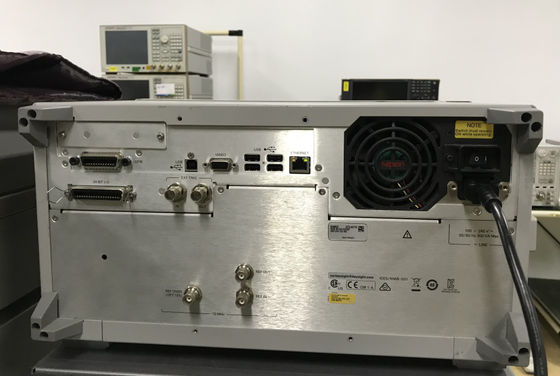

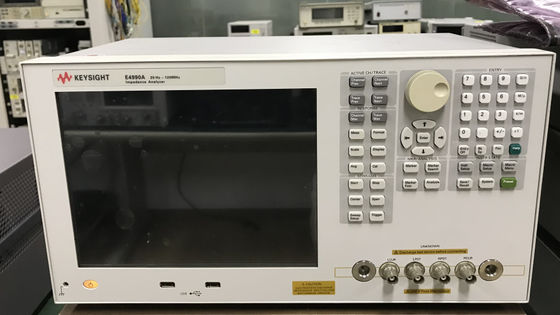

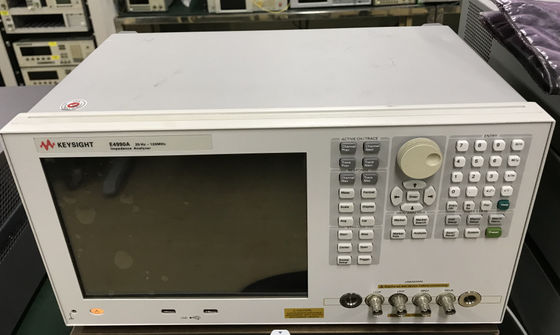

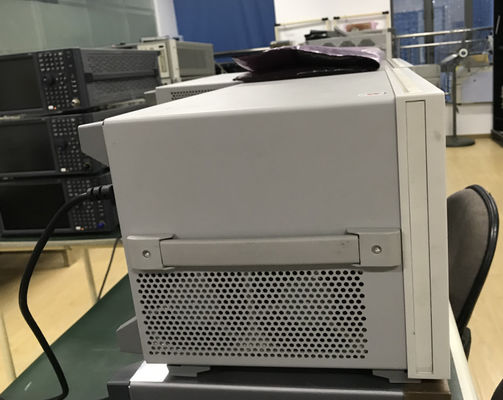

Analyseur 20Hz d'impédance de Keysight E4990A à 10/20/30/50/120 mégahertz 0,1% d'exactitude

L'analyseur d'impédance E4990A a une plage de fréquences de 20 Hz à 120 MHz. L'E4990A offre une précision de base de 0,045 % (typique), la meilleure de l'industrie, sur une large plage d'impédances, avec une source de polarisation CC intégrée de 40 V. La fonction d'analyse de circuit équivalent prend en charge sept modèles multi-paramètres différents et vous aide à simuler vos propres valeurs de paramètres équivalents de composants. Cinq options de fréquence (20 Hz à 10/20/30/50/120 MHz) et des mises à niveau de fréquence vous permettent de choisir l'option la plus appropriée avec le montant d'investissement le plus récent. Avec l'option 001, option de vitesse de mesure améliorée, les modèles basse fréquence (10M/20M/30M/50M) de l'E4990A sont aussi rapides que le modèle phare E4990A de 120 MHz. Il convient pour réduire le coût global des tests pour une évaluation précise comme les résonateurs ou les inducteurs, ou pour l'inspection à réception où de nombreux points par appareil ou de nombreuses mesures de l'appareil sous test (DUT) sont requis. L'E4990A prend en charge une grande variété d'accessoires de test conçus pour rendre les mesures simples et fiables. Que vous soyez en R&D, en assurance qualité ou en inspection, l'E4990A est une solution idéale pour caractériser et évaluer les composants électroniques, les dispositifs semi-conducteurs et les matériaux.

Exemple d'application :
Composants passifs : Mesure d'impédance de condensateurs, inducteurs, perles de ferrite, résistances, transformateurs, ou résonateurs à cristal/céramique.
Composants semi-conducteurs : Analyse des caractéristiques C-V des diodes varactor. Évaluation d'impédance des diodes, transistors, amplificateurs, ou MEMS.
Autres composants : Évaluation d'impédance des composants sur cartes de circuits imprimés.
Matériau diélectrique : Évaluation de la permittivité et du facteur de perte des plastiques, céramiques et cartes de circuits imprimés.
Matériau magnétique : Évaluation de la perméabilité et du facteur de perte de ferrite, amorphe.
