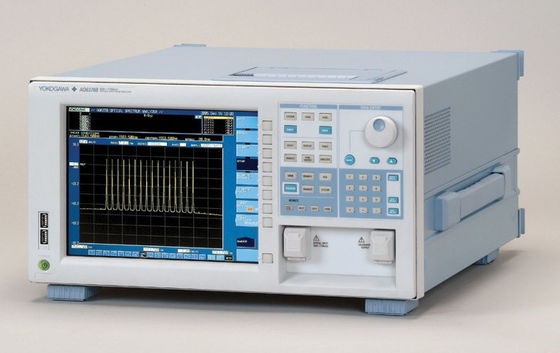

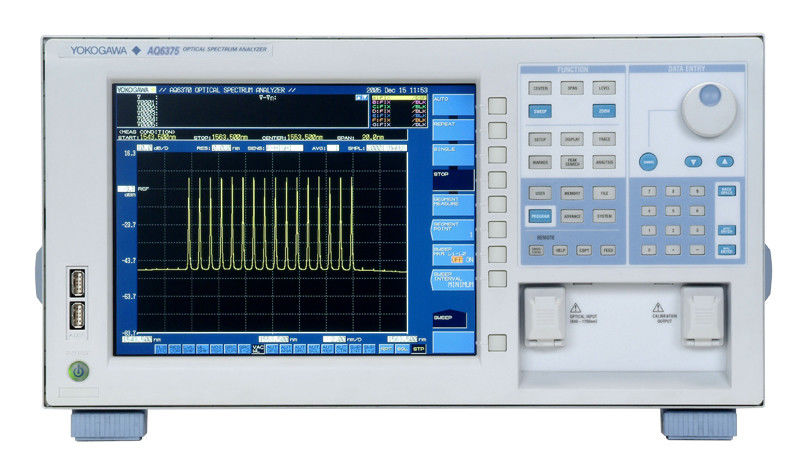

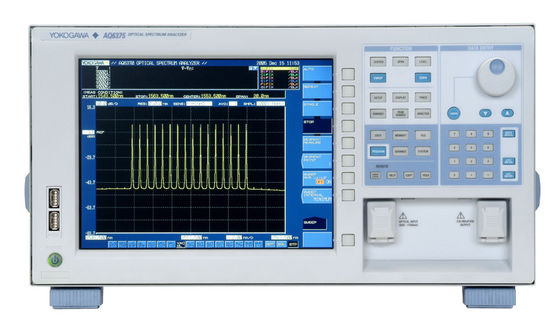

• LePour les produits à base de plantes:est le premier analyseur de spectre optique de banc couvrant la longue longueur d'onde supérieure à 2 μm.
  Il est conçu pour les chercheurs et les ingénieurs qui ont du mal à mesurer dans ces longueurs d'onde avec un équipement de test inadéquat.
  L'AQ6375 permet de réaliser des mesures à grande vitesse avec une grande précision, résolution et sensibilité dans un cadre compact, tout en offrant des fonctionnalités d'analyse complètes et un calibrateur intégré;les étapes d'étalonnage difficiles et le développement d'un logiciel d'analyse externe ne sont plus nécessaires;.
  Ces caractéristiques sont indispensables à la recherche, au développement et à la fabrication de dispositifs optiques dans la gamme de longueurs d'onde allant de la bande de télécommunications à 2 μm.
  Aucun autre système d'essai ne peut atteindre ces performances élevées et la facilité d'utilisation en même temps.

Caractéristique:

• Capacité de mesure à longue longueur d'onde
• Précision et résolution de haute longueur d'onde
• Large plage dynamique
• Sensitivité élevée
• Mesure des hautes vitesses
• USB pour souris, clavier et mémoire
• Le fonctionnement à distance (GP-IB, RS-232, Ethernet)

• Avec cette fonction, il est possible de mesurer la largeur de bande passante/la largeur d'encoche à partir de la forme d'onde mesurée d'un filtre aux caractéristiques de longueur d'onde de type V ou U.

• Les paramètres de la source lumineuse peuvent être analysés à partir de la forme d'onde mesurée de chaque type de source lumineuse parmi DFB-LD, FP-LD et LED.PMD Measurement
• Il est possible de mesurer la dispersion en mode de polarisation (PMD) d'un DUT (comme une fibre optique) en utilisant l'instrument en combinaison avec un analyseur, un contrôleur de polarisation, un polariseur,et une source lumineuse à émission spontanée amplifiée (ASE), source lumineuse LED à haute puissance, ou autre source lumineuse à large bande.

Analyse du WDM

• Avec cette fonction, il est facile d'analyser les signaux de transmission WDM. Vous pouvez également mesurer l'OSNR d'un système de transmission DWDM avec un espacement de 50 GHz.l'intervalle de longueur d'onde, et OSNR peuvent être réalisés collectivement sur un maximum de 1024 canaux, et les résultats de l'analyse peuvent être affichés dans un tableau de données.

Analyse de l'amplificateur optique

• On peut mesurer le gain de l'amplificateur optique et la valeur du bruit provenant de la forme d'onde mesurée de la lumière du signal entrant dans l'amplificateur optique,ainsi que la forme d'onde mesurée de la lumière de sortie quittant l'amplificateur optique.

Mesure des caractéristiques du filtre optique

• Les caractéristiques du filtre optique peuvent être mesurées à partir de la forme d'onde mesurée de l'entrée lumineuse jusqu'au filtre optique à partir de la source lumineuse,ainsi que de la sortie lumineuse de la forme d'onde mesurée par le filtre optique.
• L'analyse peut être effectuée non seulement sur des filtres optiques à mode unique, mais également sur des filtres WDM multimode.

Mesure des fluctuations de niveau dans la lumière à longueur d'onde unique

• Cette fonction est utilisée pour mesurer les changements au fil du temps dans le niveau d'un niveau de longueur d'onde spécifique.L'axe horizontal est celui du tempsIl est utile à des fins telles que l'alignement de l'axe optique lorsqu'une source lumineuse est entrée dans une fibre optique.

Analyse du modèle

• La fonction modèle compare les données de référence prédéfinies (données modèle) avec une forme d'onde mesurée.si une fonction d'affichage du spectre cible (ligne cible) est utilisée sur l'écran de mesure, le spectre cible peut être référencé en réglant l'axe optique d'un dispositif optique.

Allez/non Allez juger

• La fonction d'essai Go/No Go compare la forme d'onde de trace active avec les données de référence (données de modèle) prédéfinies par l'utilisateur et effectue un test sur la forme d'onde mesurée (test Go/No Go).
• Cette fonction peut être utilisée efficacement dans des situations telles que les essais de réussite/échec sur les lignes de production.

Analyse entre les marqueurs de ligne / dans la zone de zoom

• Les instruments effectuent l'analyse du signal contenu dans les limites choisiesau moyen de marqueurs de ligne ou d'une zone zoomée.

Les spécifications
