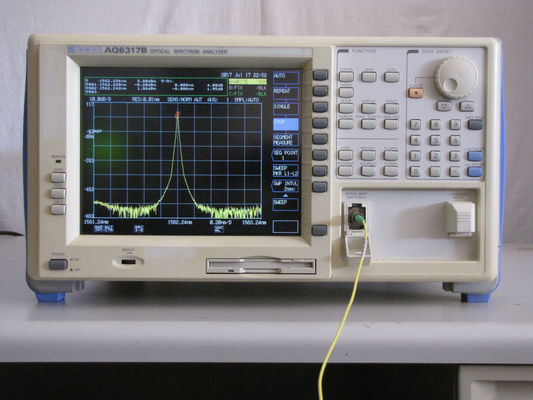

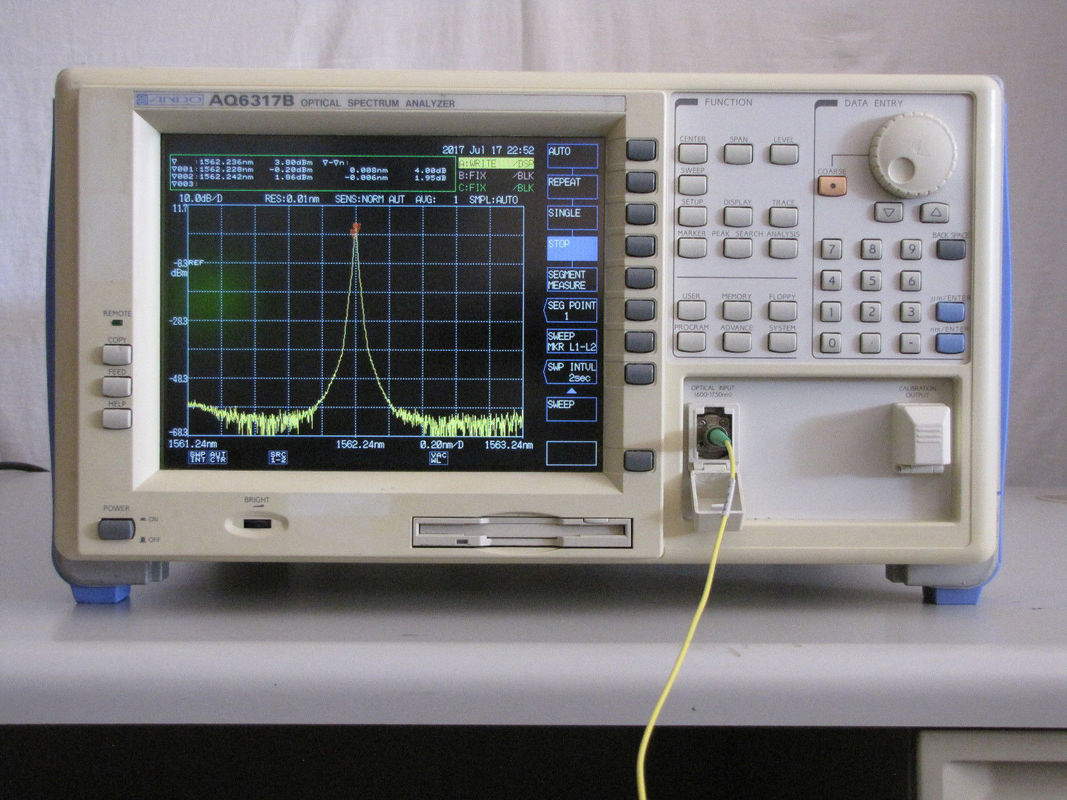

Analyseur de spectre optique d'Ando AQ6317B 50GHz

Description d'Ando AQ6317B

L'AQ6317B est un analyseur de spectre optique avancé pour un large éventail d'applications, y compris l'évaluation de source lumineuse, la mesure des caractéristiques de longueur d'onde de perte dans des circuits optiques, et l'analyse de forme d'onde des systèmes de WDM (multiplexage par répartition en longueur d'onde).

Particulièrement à la C-bande et à la bande L, l'unité réalise l'exactitude de longueur d'onde et les linéarités élevées de longueur d'onde, et peut évaluer les circuits optiques pour le WDM. Les fonctions d'analyse rendent l'opération et l'expansibilité simples.

L'AQ6317B contient la dernière technologie d'Ando pour les analyseurs de spectre optiques. Un équipement de référence pour la prochaine génération.

En comparaison de l'ancien modèle, l'exactitude de longueur d'onde de l'AQ6317B a été améliorée au 32h de ±, et on le spécifie en tant que pour la bande L aussi bien. Des fonctions d'analyse de fonction d'analyse de WDM et de largeur d'entaille sont améliorées, et la fonction multicanale d'analyse de N-F et la fonction optique d'analyse des filtres sont nouvellement ajoutées. Il est devenu beaucoup plus facile d'employer avec d'autres améliorations, telles que le champ accélérer.

Caractéristiques :

• Dynamique large pour des WDM-signaux de 50 gigahertz : La dynamique est 70 le DB à ±0.4 maximal nanomètre, et le DB 60 à ±0.2 maximal nanomètre.
• La mesure à haute résolution réalise la dynamique large avec le système de WDM d'espacement de 50 gigahertz.
• Exactitude élevée de longueur d'onde : Fournit l'exactitude de longueur d'onde de ±0.02 nanomètre à 1520 à 1580 nanomètre, et le ±0.04 nanomètre à 1580 à 1620 nanomètre, en linéarités de longueur d'onde de ±0.01 nanomètre, le rendant particulièrement utile pour des caractéristiques à haute précision de longueur d'onde de perte et toute autre évaluation des dispositifs de WDM.
• L'échelle de longueur d'onde indique chacun des deux en air et dans le vide.
• Résolution élevée de longueur d'onde : Réalise la résolution de longueur d'onde de 0,015 nanomètres.
• Fonctions souples d'analyse : Fonctions d'analyse pour WDM et d'autres circuits optiques (LD, LED, FBG, etc.)
• Champ synchrone : En même temps qu'une source du laser AQ4321 accordable, beaucoup plus haut la résolution de longueur d'onde/dynamique large peut être réalisée par champ synchrone ultra-rapide
• Sensibilité élevée : La sensibilité élevée permet la mesure de la lumière à vers le bas au dBm -90, couvrant à partir de 1200 à 1650 le nanomètre.
• Basse dépendance de polarisation : Des mesures telles que le gain de l'amplificateur optique peuvent être procédées exactement parce que la dépendance de polarisation est supprimée aussi bas en tant que DB ±0.05.
• Exactitude de haut niveau : Précis dans le DB ±0.3.
• Mesure de puissance élevée : DBm du maximum +20 (100 mW)
• Même la sortie de haute puissance d'un amplificateur optique peut être mesurée directement sans atténuateur optique.
• affichage à cristaux liquides de la couleur 9.4-inch
• La lumière pulsée peut être mesurée
• Trois différents souvenirs de trace

Caractéristiques :

• Fibres applicables : SMF, GI (50/125 µm)
• Gamme de longueurs d'onde de mesure : 600 à 1750 nanomètre)
• Exactitude de longueur d'onde : ±0.02 nanomètre (1520 à 1580 nanomètre, après calibrage avec la source lumineuse de référence d'élément) ; ±0.04 nanomètre (1580 à 1620 nanomètre, après calibrage avec la source lumineuse de référence d'élément) ; ±0.5 nanomètre (600 à 1750 nanomètre)
• Linéarités de longueur d'onde : ±0.01 nanomètre (1520 à 1580 nanomètre) ; ±0.02 nanomètre (1580 à 1620 nanomètre)
• Répétabilité de longueur d'onde : ±0.005 nanomètre (1 minute)
• Résolution de longueur d'onde : Résolution de maximum : 0,015 nanomètres ou mieux (1520 à 1620 nanomètre, arrangement de résolution : 0,01 nanomètres)
• Arrangement de résolution : 0,01, 0,02, 0,05, 0,1, 0,2, 0,5, 1,0, 2,0 nanomètre
• Exactitude de résolution : ± 5 % : (1300 à 1650 nanomètre, résolution : 0,05 nanomètres ou plus, correction de résolution : SUR)
• Chaîne de niveau de mesure : -90 au dBm +20 (1200 à 1650 nanomètre, sensibilité : HIGH3) ; -80 au dBm +20 (1000 à 1200 nanomètre, sensibilité : HIGH3) ; -60 au dBm +20 (600 à 1000 nanomètre, sensibilité : HIGH3)
• Exactitude de niveau 2, 3) DB ±0.3 (1310/1550 nanomètre, entrée : -30 dBm, sensibilité : HIGH1-3)
• Linéarités de niveau : DB ±0.05 (entrée : +10 à -50 dBm, sensibilité : HIGH1-3)
• Planéité de niveau : DB ±0.1 (1520 à 1580 nanomètre), DB ±0.2 (1580 à 1620 nanomètre)
• Dépendance de polarisation : DB ±0.05 (1550/1600 nanomètre), type du DB ±0.05. (1310 nanomètre)
• Dynamique : DB 60 (1523 nanomètre, ±0.2 maximal nanomètre, résolution : 0,01 nanomètres) ; DB 70 (1523 nanomètre, ±0.4 maximal nanomètre, résolution : 0,01 nanomètres) ; DB 45 (1523 nanomètre, ±0.2 maximal nanomètre, résolution : 0,1 nanomètres)
• Temps de champ : Mme approximativement 500 (envergure : 100 nanomètre ou moins, sensibilité : NORME, PRISE, avg. : 1, 501 échantillons, correction de résolution : ) ; Approximativement 0,5 minutes (envergure : 100 nanomètre ou moins, sensibilité : HIGH2, avg : 1, 501 échantillons, aucun signal)

Fonction :

• Mesure automatique : Fonction de programme (20 programmes, 200 étapes), fonction à long terme de mesure
• Établissement des conditions de mesure : Arrangement d'envergure : 0 à 1200 nanomètre
• Arrangement de mesure de sensibilité : HOLD/AUTO NORMAL, MI, HIGH1/2/3
• Nombre de faire la moyenne de l'arrangement : 1 à 1000 fois
• Arrangement de nombre d'échantillon : 11 à 20001, AUTOMOBILE
• Fonction d'établissement automatique des conditions de mesure
• fonction de Champ-entre-marqueur
• 0 fonctions de champ de nanomètre
• Fonction de mesure de lumière d'impulsion
• Air/fonction de mesure longueur d'onde de vide
• TLS a synchronisé la fonction de mesure

Affichage de trace :

• Arrangement de niveau d'échelle : 0,1 à 10 dB/div, linéaires
• Affichage simultané de 3 traces indépendantes
• Affichage maximal/minimal de prise
• Petit pain faisant la moyenne de l'affichage
• affichage de Calcul-entre-traces
• Affichage normal
• Affichage d'ajustement de courbe
• affichage 3D
• Affichage fendu
• Affichage de densité de puissance, % d'affichage, affichage de dB/km
• Affichage de fréquence d'échelle horizontale d'axe

Analyse de données :

• Analyse de forme d'onde de WDM (affichage de liste de longueur d'onde/Level/SNR), canal de GAIN/NF d'analyse d'amplificateur (, simple/multi) de fibre optique, analyse de PMD, analyse des filtres optique, analyse de DFB-LD, analyse de FP-LD, analyse de LED, analyse de SMSR, recherche maximale, recherche inférieure, recherche spectrale de largeur, recherche de largeur d'entaille
• Marqueur de delta (maximum 200), ligne marqueur (spécifications de gamme d'analyse)
• Affichage de graphique de résultat à long terme de mesure

D'autres :

• fonction de calibrage d'Auto-longueur d'onde (utilisant la source lumineuse intégrée de référence)
• Longueur d'onde/fonction de niveau de compensation, fonction de label, fonction d'aide

Mémoire :

• Élément FDD : 3,5 pouces 2HD
• Mémoire interne : 32 traces, 20 programmes
• Format de fichier : Le fichier de suivi, dossier de programme, dossier de condition de mesure, le fichier texte (trace, données d'analyse, etc.), graphiques classent (BMP, tiff)
• Sortie de données : Imprimante rapide intégrée d'imprimante

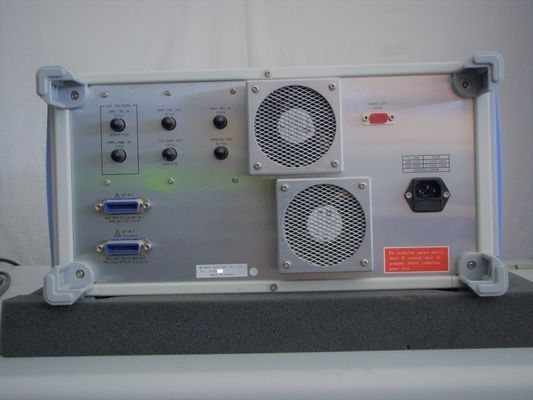

Interface :

• À télécommande : Généraliste-Ib (2 ports) ; Interfaces de contrôle de TLS (TTL)
• Entrée de déclencheur de champ (TTL)
• L'échantillon permettent l'entrée (TTL)
• Entrée de déclencheur d'échantillon (TTL)
• Sortie analogique (0 à 5 V)
• Sortie vidéo (VGA)

• Affichage : affichage à cristaux liquides de couleur de 9,4 pouces (résolution : 640 x 480 points)
• Connecteur optique : FC (norme)
• Alimentation électrique : V à C.A. 100 à 120/200 à 240, 50/60 hertz

Conditions environnementales :

• Température de fonctionnement : ºC 5 à 40
• Température de stockage : ºC -10 à +50
• Humidité : Rhésus de 80 % ou moins (aucune condensation)
• Dimensions et masse : Approximativement 425 (w) X 222 (h) X 450 (d) millimètres

Applications :

Évaluation optique de multiplexeur

En même temps que la source du laser AQ4321 accordable, l'AQ6317B peut réaliser la résolution élevée de longueur d'onde/dynamique large avec la fonction synchrone ultra-rapide de champ, et la perte par insertion de résultat, a passé la longueur d'onde et les linéarités centrales comme paramètre d'évaluation de MUX/DEMUX optique.

Évaluation de fibre optique de l'amplificateur (EDFA)

La méthode d'interpolation d'ASE est employée pour mesurer le gain et le N-F, paramètres principaux pour l'évaluation de fibre optique d'amplificateur.

En même temps que l'analyseur optique d'amplificateur d'AQ8423Z, le système peut exactement mesurer le gain et le N-F avec la méthode d'impulsion, qui est optima pour l'évaluation des amplificateurs de fibre optique de WDM.
